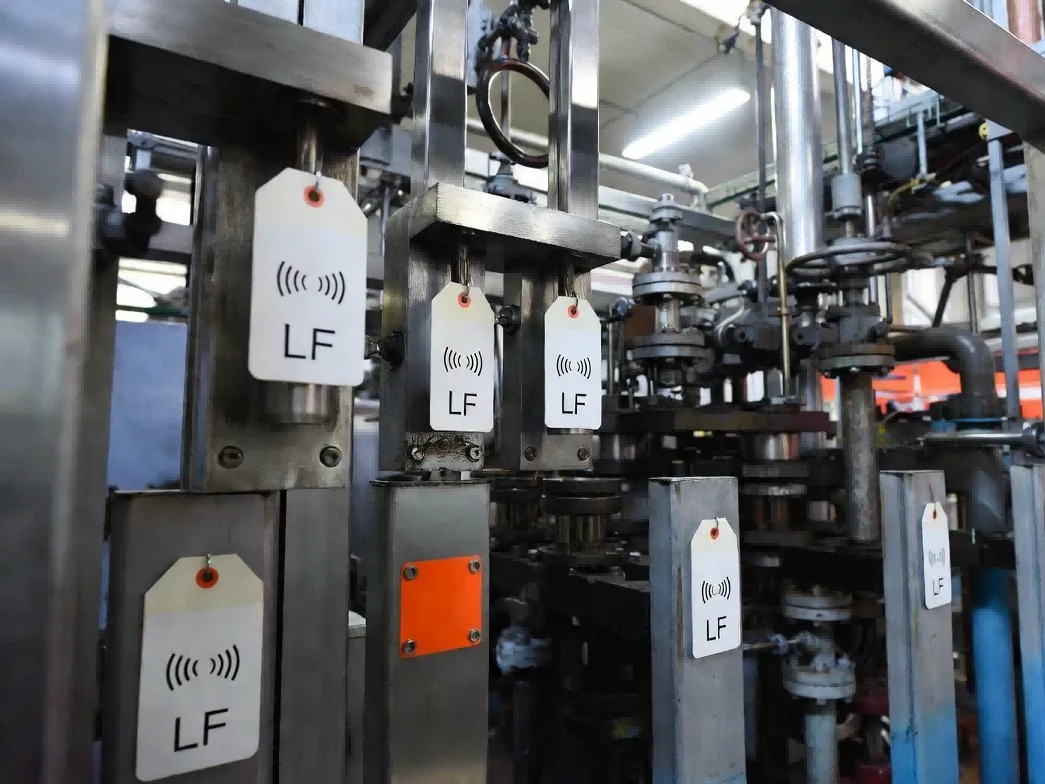

Prawdopodobnie powiedziano Ci, że jeśli Twoja aplikacja wymaga odczytu powyżej 10 centymetrów, musisz przejść na UHF. Ta rada sprawdza się w około 70% przypadków,-ale pozostałe 30% dotyczy środowisk, w których UHF po prostu nie działa: linie tłoczenia otoczone stalowymi narzędziami, bramy dla zwierząt hodowlanych, przez które przechodzą mokre zwierzęta, lub starsze systemy dostępu, w których wyrywanie infrastruktury 125 kHz nie jest warte swojej ceny.
Ten kawałek jest dla tych 30%. Omówimy, co faktycznie zwiększa odległość odczytu przy niskiej częstotliwości, gdzie fizyka tworzy twarde ograniczenia, a błędy we wdrażaniu, które widzieliśmy, drenują budżety projektów bez naprawiania podstawowego problemu. Jeśli Twoja specyfikacja wymaga odczytu od 60 cm do 1 metra w środowisku-ciężkim lub płynnym-narażonym na kontakt z metalem, poniższe szczegóły albo potwierdzą, że LF jest Twoim wyborem, albo uchronią Cię przed marnowaniem trzech miesięcy na próby sprawienia, aby działał tam, gdzie nie będzie.
Fizyka w jednym zdaniu-i dlaczego nie opowiada całej historii
RFID o niskiej-częstotliwości przekazuje energię poprzez sprzężenie indukcyjne, a nie przez promieniowanie elektromagnetyczne, dlatego też standardowe znaczniki pasywne mają wysokość około 10 cm. Ale to jest podstawa, a nie sufit.
Sufit zależy od trzech zmiennych, które oddziałują na siebie w sposób, którego nie pokaże arkusz specyfikacji: średnica anteny czytnika, powierzchnia cewki znacznika i współczynnik Q obwodu rezonansowego. Nasz zespół inżynierów przeprowadził porównanie w zeszłym roku, używając tego samegoUkład EM4200w trzech rozmiarach cewek. W naszym przypadku okrągła cewka o średnicy 45 mm osiągnęła 24 cm; skalowanie do prostokątnej cewki o średnicy 97 mm spowodowało wzrost do 41 cm; ale ponowne podwojenie do rozmiaru 200 mm dodało tylko kolejne 18 cm. Malejące zyski stają się widoczne, gdy cewka zbliża się do granicy bliskiego-pola anteny czytnika.
Specjalistyczne czytniki 125 kHz przeznaczone do dostępu do pojazdów-takie jak seria Promag GP90-zapewniają zasięg 90 cm w przypadku kart ISO i do 130 cm w przypadku kart o dużych rozmiarachreferencje z klapkąpod napięciem 18-19 V. Następujące systemy identyfikacji zwierząt przy 134,2 kHzISO 11784/11785 udokumentowali odczyty na odległość przekraczającą 2 metry w kontrolowanych środowiskach, chociaż te konfiguracje korzystająanteny pętloweosadzone w ramach bram, które nie mieszczą się w większości obiektów przemysłowych.
Nie jest kwestią, czy LF może sięgnąć dalej,-nie jest to możliwe. To, czy geometria anteny i kształt znacznika, które Cię tam doprowadzą, będą pasować do Twojego wdrożenia, to miejsce, w którym większość projektów kończy się niepowodzeniem, zanim w ogóle się rozpoczną.
Trzy ścieżki techniczne-i ramy decyzyjne, które faktycznie działają
Jeśli potrzebujesz pasywnych znaczników LF do odczytu z odległości 50 cm lub większej, możesz wybrać jedno z trzech podejść. Oto, jak pomagamy klientom podjąć tę decyzję.
Ponadwymiarowe anteny czytników pozostają głównym narzędziem w przypadku większości przemysłowych wdrożeń znaczników LF dalekiego zasięgu.
Średnice pętli wynoszące 300–500 mm generują silniejsze pola, które docierają dalej. Wdrożyliśmy je do identyfikacji pojazdów w centrum dystrybucyjnym w Guadalajarze.-Podłoga-wbudowane pętle pod chodnikiem, czytniki zgodne z GP90-, standardowe przywieszki z klapką na przednich szybach. Odległość odczytu: 95 cm niezawodnie, 110 cm w optymalnych warunkach. Haczyk: antena rzadko mieści się w standardowych obudowach-kontroli dostępu, a wartości Q przekraczają 100, aby uniknąć marnowania energii w postaci ciepła. Ta ścieżka działa, gdy kontrolujesz infrastrukturę i można ją zbudować wokół rozmiaru anteny. Koszt za znacznik utrzymuje się w przedziale 0,35–0,80 USD w zależności od formatu; prawdziwym wydatkiem jest instalacja czytnika.
Tagi pół{0}}pasywneodwrócić strukturę kosztów.
Zawierają one baterię zasilającą logikę chipa, ale nadal opierają się na polu czytnika w zakresie rozproszenia wstecznego. Nasze wewnętrzne testy wykazały zwiększenie zasięgu o 35–45% w porównaniu z pasywnymi odpowiednikami na tym samym czytniku,-ale koszt-tagu wzrasta do 1,50–3,50 USD w zależności od klasy obudowy. Żywotność baterii wynosi 5–7 lat w typowych cyklach pracy (jeden odczyt na minutę, 8 godzin dziennie), ale spada szybciej w chłodniach lub w zastosowaniach{{11} wymagających dużej liczby cykli.
Oto zasada decyzyjna, którą stosujemy wewnętrznie na podstawie modelowania kosztów w około 40 projektach od 2021 r.:jeśli miesięczne zużycie znaczników jest mniejsze niż 300 jednostek, a wymagana odległość odczytu jest mniejsza niż 80 cm, anteny ponadgabarytowe prawie zawsze wygrywają pod względem całkowitego kosztu. Powyżej 300 jednostek miesięcznie z odczytami powyżej 1 metra przeprowadź trzy-letnie porównanie całkowitego kosztu posiadania tagów pół-pasywnych i dodania większej liczby punktów odczytu za pomocą tagów pasywnych.Ta matematyka zmienia się w zależności od kosztów pracy związanych z instalacją czytnika.
Istnieją aktywne sygnalizatory LF, ale rzadko mają sens w zadaniach identyfikacyjnych.
Nadajniki zasilane bateryjnie, które inicjują komunikację, mogą przekraczać 10 metrów, ale w tym momencie nie jest to tak naprawdę „LF RFID” w tradycyjnym sensie.-większość tych systemów wykorzystuje sygnały-pobudzenia LF w połączeniu z kanałami danych-o wyższej częstotliwości. Przytaczaliśmy je w przypadku śledzenia pojazdów górniczych, gdzie UHF nie może przeniknąć do złoża rudy, ale w przypadku standardowej identyfikacji przemysłowej koszty konserwacji zwykle zabijają uzasadnienie biznesowe.
Jeśli oceniasz tagi LF o rozszerzonym-zakresie pod kątem wdrożenia masowego, na stronie produktu nie zostanie podana informacja, która ścieżka pasuje do Twojej witryny. Środowisko to zrobi.
Kiedy LF przewyższa UHF-i jeden scenariusz, w którym tak się nie dzieje
W środowiskach nasyconych metalem lub cieczą identyfikacja-o rozszerzonym zasięgu LF utrzymuje niezawodność odczytu, której UHF nie może dorównać. Fizyka: sygnały UHF o częstotliwości 860–960 MHz odbijają się od powierzchni przewodzących i absorbują-materiały bogate w wodę; Pola magnetyczne o niskiej częstotliwości przechodzą ze znacznie mniejszym tłumieniem.
Wdrożyliśmy znaczniki LF dla północnoamerykańskiego dostawcy branży motoryzacyjnej Tier-1, śledzące pomalowane panele nadwozia przez przenośnik ze stali piecowej do utwardzania, wilgotność w nieutwardzonym podkładzie, co stanowiło pełne wyzwanie. Wskaźnik błędnych odczytań: 0,08%. Poprzedni pilot UHF nie mógł zejść poniżej 4% z powodu odbić. W przypadku tego zastosowania LF był jedynym realnym wyborem.
Warto zwrócić uwagę na jeden wyjątek:-wielkoformatowy format UHF na-metalowych znacznikach uległ znacznej poprawie. Jeśli powierzchnie metalowe są płaskie, jednolite i możesz zagwarantować stałą orientację znaczników, produkty takie jak seria Xerafy PICO lub Confidex Ironside zapewniają teraz niezawodność LF, oferując odczyt na odległość 3–5 metrów. Widzieliśmy tę pracę w przypadku śledzenia palet, gdzie znacznik jest montowany za każdym razem w tym samym miejscu. Nie działa, gdy tagi poruszają się w nieprzewidywalny sposób względem czytnika,-co opisuje większość scenariuszy dotyczących zwierząt gospodarskich i wielu scenariuszy-linii montażowych.
Uczciwa ocena: rozwiązania z rozszerzonym-odczytem LF zajmują określone pasmo-0,5 do 2 metrów, wrogie środowiska RF, zastosowania, gdzie wrażliwość na koszt-tagu jest niższa niż koszt infrastruktury na czytnik. Poza tym pasmem zwykle wygrywa UHF. Wewnątrz UHF zwykle zawodzi. Zanim cokolwiek określisz, dowiedz się, do jakiego pasma należy Twój projekt.
Błędy we wdrożeniu, które faktycznie naprawiliśmy
Najkosztowniejszym błędem w projektach RFID LF-na duże odległości nie jest zakup niewłaściwego sprzętu,-ale nieprawidłowa instalacja prawidłowego sprzętu. Oto trzy wzorce awarii, do których usunięcia wezwano nas.
Widmo czytane przez przejętych czytelników zabiło projekt logistyczny w Monterrey, zanim się w to zaangażowaliśmy.Integrator spędził trzy tygodnie na rozwiązywaniu problemów z inwentarzem duchów. Czytnik ustawiono na maksymalną dozwoloną moc, rozszerzając pole znacznie poza zamierzoną strefę odczytu i zbierając znaczniki z sąsiednich pasów. Nasza naprawa zajęła dwie godziny: zmniejszenie mocy do 60% (około 18 dBm), dodanie paneli pochłaniających RF na granicach stref. Sprzeczne z intuicją, ale mniejsza moc zapewnia czystsze dane.
Gama potwierdzona laboratoryjnie-nie wytrzymuje kontaktu z konstrukcjami stalowymi.Czytnik zamontowany w odległości 30 cm od stalowej belki może stracić połowę swojego skutecznego zasięgu z powodu indukowanych prądów zakłócających geometrię pola. Obecnie wymagamy-badań terenu przed wdrożeniem za pomocą analizatora widma w przypadku każdego projektu obejmującego konstrukcje metalowe. Nie jest to opcjonalne.-To różnica między systemem, który działa od pierwszego dnia, a systemem, który wymaga dwóch rund zmiany położenia po-uruchomieniu.
Surowe odczyty przesyłane bezpośrednio doWMS-azniszczyć dokładność danych.Bez filtrowania oprogramowania pośredniego-usuwania duplikatów,-progów czasu przebywania,-deduplikacji opartej na strefie-dokładność często spada poniżej 75%. W trzech integracjach LF-z-WMS, które skontrolowaliśmy w ciągu ostatnich dwóch lat, podstawowa dokładność przed filtrowaniem wahała się od 68% do 79%. Sprzęt działał dobrze; integracja oprogramowania nie.
Jeśli zaopatrujesz się w znaczniki dalekiego zasięgu LF od nowego dostawcy, zapytaj, jak radzi sobie w takich scenariuszach. Dostawca, który sprzedaje jedynie znaczniki i wskazuje inne miejsca w celu dostrojenia czytnika lub wsparcia w zakresie integracji, przekazuje części bez instrukcji montażu.
Wybór sprzętu bez przepłacania
W przypadku masowego zakupu znaczników-odczytu rozszerzonego 125 kHz specyfikacja ma mniejsze znaczenie niż kontekst wdrożenia. Przywieszka o długości 80 cm na uchwycie stołowym może dostarczyć 40 cm w tłoczni otoczonej nagrzewnicami indukcyjnymi.
Oto, co radzimy klientom, aby zrobili przed złożeniem zamówienia zbiorczego.
Żądaj weryfikacji-specyficznej aplikacji.Poproś dostawcę o przetestowanie Twoich rzeczywistych materiałów-lub przynajmniej materiałów o podobnej przewodności i grubości. Jeśli nie mogą zapewnić krzywej odległości odczytu-w Twoich warunkach, jest to czerwona flaga.
Oblicz całkowity koszt systemu, a nie cenę jednostkową.Karty składane z większymi cewkami kosztują więcej za sztukę, ale mogą pozwolić na użycie mniejszej liczby czytników. Etykiety krążków epoksydowych do montażu-metalowego zwiększają koszty, ale eliminują potrzebę stosowania elementów dystansowych. Najtańszy znacznik na jednostkę rzadko jest najtańszym wdrożonym systemem.
Sprawdź certyfikaty w swoim środowisku.FCC Część 15 i CE są podstawą. Wdrożenia przemysłowe coraz częściej wymagają obudów IP67/68 dla czytników i odporności chemicznej dla znaczników narażonych na działanie chłodziw lub środków czyszczących. Cięcie na skróty sprawia, że projekt kapitałowy staje się elementem zamówienia o cyklicznej wymianie.
W magazynie posiadamy najpopularniejsze formaty 125 kHz i 134,2 kHz do zastosowań przemysłowych. Jeśli chcesz przeprowadzić kontrolę wykonalności ze swoim zespołem inżynierów, prześlij nam parametry aplikacji-rodzaj materiału, wymaganą odległość odczytu, miesięczną objętość, warunki środowiskowe-, a my w ciągu 48 godzin przygotujemy rekomendację ścieżki wraz z porównaniem kosztów z trzech-lat.Poproś o konsultację techniczną →
Często zadawane pytania
P: Jakiego zasięgu odczytu mogę realistycznie oczekiwać od pasywnych znaczników LF?
Odp.: Standardowe znaczniki kart-ISO osiągają 60–100 cm w przypadku zoptymalizowanych czytników; formaty oversize z klapką mogą przekraczać 130 cm. Jednak liczby te zakładają idealne warunki-bliskość metalu i orientacja znacznika mogą zmniejszyć efektywny zasięg o 40–50%. Jedynym sposobem sprawdzenia asortymentu jest przetestowanie rzeczywistych materiałów.
P: Czy znaczniki LF działają niezawodnie na powierzchniach metalowych?
Odp.: W większości przypadków lepsze niż UHF, ponieważ pola magnetyczne o niskiej częstotliwości przenikają metale nieżelazne- przy minimalnym tłumieniu. Jednak duże powierzchnie żelazne mogą nadal powodować zniekształcenia pola. W przypadku montażu na-metalu poproś o znaczniki z wbudowanymi-przekładkami lub podkładką ferrytową.
P: Jak pół{0}}pasywne tagi LF wypadają w porównaniu z opcjami w pełni pasywnymi?
O: W naszych testach tryb pół{0}}pasywny zwiększa zasięg o 35–45%, ale kosztuje 3–5 razy więcej za tag i wymaga zarządzania cyklem życia baterii. Próg rentowności zależy od odczytanej-gęstości punktów i kosztów pracy-. Możemy przeprowadzić porównanie dla Twojego konkretnego układu, jeśli prześlesz nam parametry witryny.
