Skład systemu RFID



Typowy system RFID składa się głównie z czterech części: czytnika, znacznika elektronicznego, oprogramowania pośredniczącego RFID i oprogramowania systemu aplikacyjnego. Ogólnie oprogramowanie pośrednie i oprogramowanie systemu aplikacji są łącznie określane jako system aplikacji, jak pokazano na rysunku 1-2.



Komponenty sprzętowe



Czytelnik





1) Interfejs częstotliwości radiowejGłówne zadania modułu interfejsu częstotliwości radiowej są następujące:

(1) Generowanie energii transmisyjnej o wysokiej-częstotliwościaktywowaćznacznik elektroniczny i dostarczają mu energię.

(2) Modulowaćsygnał transmisyjny służący do przesyłania danych do znacznika elektronicznego.

(3) Odbieraj i demodulujsygnał o częstotliwości radiowej pochodzący ze znacznika elektronicznego.

Interfejs częstotliwości radiowej posiada dwa oddzielne kanały sygnałowe, wykorzystywane odpowiednio do transmisji danych w dwóch kierunkach, do i od znacznika elektronicznego oraz czytnika. Dane wysyłane do znacznika elektronicznego przesyłane są kanałem odgałęźnym nadajnika, a dane ze znacznika elektronicznego odbierane są kanałem odgałęzionym odbiornika.



2) Logiczna jednostka sterującaLogiczna jednostka sterująca nazywana jest także modułem odczytu/zapisu, a jej główne zadania to:

(1) Komunikowaćz systemem aplikacyjnym i wykonywać polecenia przesyłane z systemu aplikacyjnego.

(2) Kontrolaproces komunikacji pomiędzy czytnikiem a znacznikiem elektronicznym.

(3) Kodowanie i dekodowaniesygnałów.

(4) Szyfrowanie i deszyfrowaniedanych przesyłanych pomiędzy czytnikiem a tagiem.

(5) Wykonajalgorytm antykolizyjny-.

(6) Zweryfikowaćtożsamość czytnika i znacznika.



3) AntenaAntena to urządzenie, które przekształca odebrane fale elektromagnetyczne na sygnały prądowe lub przekształca sygnały prądowe na fale elektromagnetyczne w celu transmisji. W systemie RFID czytnik musi transmitować energię o częstotliwości radiowej przez antenę, tworząc pole elektromagnetyczne. Do identyfikacji znacznika elektronicznego wykorzystywane jest pole elektromagnetyczne. Zatem zasięg pola elektromagnetycznego wytwarzanego przez antenę na czytniku jest obszarem czytelnym czytnika.



Etykieta elektroniczna



Theetykieta elektroniczna(znacznik elektroniczny), zwany takżeinteligentna etykieta(etykieta inteligentna) odnosi się do mikro-miniaturowego znacznika składającego się zUkład scalonyi aantena do komunikacji bezprzewodowej. Wbudowana-antena radiowa służy do komunikacji z czytnikiem. Kiedy system działa, czytnik wysyła sygnał zapytania (energia), a znacznik (pasywny) prostuje część odebranego sygnału zapytania (energia) do źródła zasilania prądem stałym, aby obwód wewnątrz znacznika elektronicznego mógł działać; druga część sygnału energetycznego jest modulowana przez informacje o danych przechowywane w znaczniku elektronicznym i odbijane z powrotem do czytnika. Znacznik elektroniczny jest prawdziwym nośnikiem danych systemu identyfikacji radiowej, a jego forma zastosowania różni się w zależności od różnych scenariuszy zastosowań. Na przykład w dziedzinie śledzenia zwierząt nazywa się to przywieszką dla zwierząt, przywieszką do śledzenia zwierząt lub elektronicznym nieśmiertelnikiem; w dziedzinie-pobierania opłat non-stop lub kontroli dostępu pojazdów nazywa się to-kartą IC pojazdu dalekobieżnego, identyfikatorem pojazdu-na długich dystansach lub elektroniczną tablicą rejestracyjną; w dziedzinie kontroli dostępu nazywa się to kartą dostępu lub kartą „wszystko w-jednym”. Wewnętrzną strukturę znacznika elektronicznego pokazano na rysunku 1-4.





Funkcje modułów wewnątrz znacznika elektronicznego opisano w następujący sposób:

(1) Antena:Wykorzystywany doodbieraćsygnał wysłany przez czytnik i wysłać żądane dane z powrotem do czytnika.

(2) Regulator napięcia:Przekształca sygnał częstotliwości radiowej wysyłany przez czytnik na zasilacz prądu stałego, magazynuje energię poprzez duży kondensator, a następnie zapewnia stabilne zasilanie poprzez obwód stabilizujący napięcie.

(3) Modulator:Dane wysyłane przez obwód sterowania logicznego są modulowane przez obwód modulacyjny, a następnie ładowane na antenę i wysyłane do czytnika. (4)Demodulator:Usuwa falę nośną w celu wydobycia prawdziwie modulowanego sygnału.

(5) Logiczna jednostka sterująca:Wykorzystywany dorozszyfrowaćsygnał wysyłany przez czytnik i przesyłać dane z powrotem do czytnika zgodnie z jego wymaganiami.

(6) Jednostka magazynująca:ZawieraEEPROM i ROM, pełniąca funkcję miejsca obsługi systemu i przechowywania danych identyfikacyjnych.



Składniki oprogramowania



Oprogramowanie pośrednie

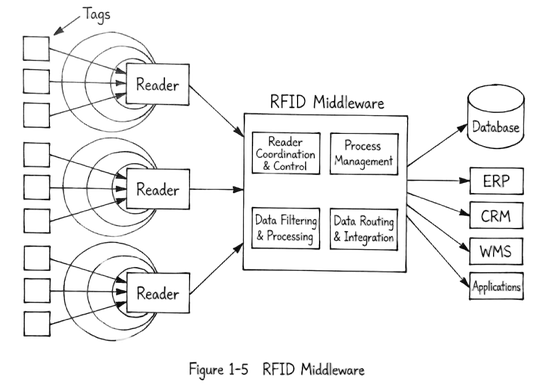

Oprogramowanie pośredniejest niezależnym oprogramowaniem systemowym lub programem serwisowym. Rozproszone oprogramowanie aplikacyjne wykorzystuje to oprogramowanie do współdzielenia zasobów pomiędzy różnymi technologiami. Middleware znajduje się nad systemem operacyjnym klienta i serwera, zarządzając zasobami obliczeniowymi i komunikacją sieciową. Jak pokazano na rysunku 1-5, oprogramowanie pośredniczące RFID pełni rolę pośrednika pomiędzy znacznikiem elektronicznym a aplikacją. Punkt końcowy aplikacji używa zestawu ogólnychInterfejsy programowania aplikacji (API)udostępniane przez oprogramowanie pośredniczące do odczytu danych znacznika elektronicznego. W ten sposób nawet jeśli oprogramowanie bazy danych przechowujące informacje o znacznikach elektronicznych lub aplikacja-zaplecza zostanie dodane lub zastąpione innym oprogramowaniem lub jeśli zwiększy się liczba typów czytników RFID, punkt końcowy aplikacji może nadal przetwarzać je bez modyfikacji, rozwiązując problem złożoności konserwacji wielu--połączeń.





Oprogramowanie pośrednie RFID obejmuje głównie następujące elementy4funkcje:



1) Koordynacja i kontrola czytelników

Użytkownicy końcowi-mogą konfigurować, monitorować i wysyłać polecenia do czytnika za pośrednictwem interfejsu oprogramowania pośredniczącego RFID. Na przykład-użytkownicy końcowi mogą skonfigurować czytnik tak, aby automatycznie wyłączał się w przypadku wystąpienia kolizji częstotliwości. Niektórzy twórcy oprogramowania pośredniego RFID udostępniają także czytnikom funkcję „podłącz i używaj”-, więc-użytkownicy końcowi nie potrzebują dodatkowego kodu programu podczas dodawania nowych typów czytników.



2) Filtrowanie i przetwarzanie danych

Gdy wystąpią błędy w transmisji informacji o znaczniku lub zostaną wygenerowane nadmiarowe dane, oprogramowanie pośrednie RFID może skorygować błędy i odfiltrować nadmiarowe dane za pomocą określonego algorytmu. Oprogramowanie pośredniczące RFID może zapobiegać kolizjom różnych czytników podczas odczytywania tego samego znacznika elektronicznego, zapewniając wyższą dokładność danych niż poziom czytnika.



3) Routing i integracja danych

Oprogramowanie pośrednie RFID może określić, do której aplikacji powinny zostać przesłane zebrane dane. Oprogramowanie pośrednie RFID można zintegrować z istniejącym oprogramowaniem dla przedsiębiorstw, takim jakPlanowanie zasobów przedsiębiorstwa (ERP), Zarządzanie relacjami z klientami (CRM), ISystem Zarządzania Magazynem (WMS), zapewniając routing i integrację danych. Jednocześnie oprogramowanie pośredniczące może również przechowywać dane i przesyłać je partiami do różnych aplikacji.



4) Zarządzanie procesami

W zarządzaniu procesami oprogramowanie pośrednie RFID monitoruje dostosowane dane zadań i wyzwala zdarzenia dla klientów. Na przykład w zarządzaniu magazynem oprogramowanie pośrednie można skonfigurować tak, aby monitorowało ilość zapasów produktów, a gdy poziom zapasów spadnie poniżej ustalonego standardu, oprogramowanie pośredniczące RFID wyzwoli zdarzenie w celu powiadomienia odpowiedniej aplikacji.



Oprogramowanie systemu aplikacji RFID





Oprogramowanie systemu aplikacji RFIDto oprogramowanie stworzone na potrzeby operacyjne różnych branż. Może skutecznie kontrolować odczyt i zapis informacji o znaczniku elektronicznym przez czytnik oraz centralnie zliczać i przetwarzać zebrane informacje o celu.



Oprogramowanie systemu aplikacji można zintegrować z istniejącymi platformami handlu elektronicznego i-administracji elektronicznej oraz połączyć z systemami takimi jakERP, CRM, IWMS-aw celu poprawy wydajności produkcji w różnych gałęziach przemysłu.
