Drukowanie RFID: przewodnik po drukowaniu niestandardowych logo i kodów kreskowych na etykietach RFID

Jedno wyszukiwane hasło, dwa bardzo różne zakupy



Drukowanie RFID obejmuje dwie oddzielne operacje, które tak się składa, że ​​mają tę samą nazwę. Pierwszym z nich jest druk powierzchniowy: umieszczenie logo, numeru seryjnego lub kodu kreskowego na widocznej stronie etykiety. Drugim jest kodowanie chipowe: zapisanie unikalnego identyfikatora w pamięci tagu. Znacznik może przejść jedno i zawieść drugie, a partia jest użyteczna tylko wtedy, gdy obaj zgadzają się co do każdej pojedynczej jednostki.



To rozróżnienie ma teraz większe znaczenie niż pięć lat temu, ponieważ wolumen eksplodował. Organizacja RAIN Alliance zgłosiła, że ​​tylko w 2025 r. wysłano 42,7 miliarda chipów UHF z etykietami UHF, a ich przyjęcie rozprzestrzeniło się z odzieży detalicznej na żywność, kosmetyki, elektronikę i logistykę (Sojusz RAIN). Przy takich ilościach nie ma już pytania, czy Twoje produkty zostaną oznaczone. Chodzi o to, czy wydrukowana twarz i zakodowany chip na każdym tagu opowiadają tę samą historię i kto ponosi odpowiedzialność, jeśli tak nie jest.



W tym przewodniku przedstawiono stronę kupującego dotyczącą zamówienia drukowania RFID: wybór procesu, trwałość, integralność danych i informacje, które należy umieścić w specyfikacji zakupu.



Osiem procesów drukowania RFID w porównaniu do tego, co faktycznie się zużywa



Każda fabryka oferująca niestandardowe drukowane znaczniki RFID wybiera mniej więcej te same osiem procesów. Różnice pojawiają się w trzech miejscach: jak długo znak przetrwa, jak bogaty może być kolor i jak zachowuje się krzywa kosztu w miarę wzrostu ilości.



Proces	Możliwość koloru	Względna trwałość	Gdzie wygrywa
Jedwabny ekran	Jednolite kolory dodatkowe,-dopasowane do Pantone	Wysoka z powłoką UV	Markowe breloczki i opaski na rękę w dużych ilościach
Druk cyfrowy UV	Pełny kolor, drobne gradienty	Średnio-wysoki	Złożona grafika, mniejsze serie
Grawerowanie laserowe	Tylko monochromatyczne	Trwały (znak jest w materiale)	Numery seryjne, kody kreskowe, trudne obchodzenie się z nimi
Tampodruk	Kolory dodatkowe na zakrzywionych powierzchniach	Średni	Nieregularne kształty, do których nie dotrą standardowe prasy
Ciepło/transfer termiczny	Pełny kolor	Wysoka zawartość tekstyliów	Opaski materiałowe, metki pielęgnacyjne
Sublimacja barwnika	Jakość zdjęć w pełnym kolorze	Średni	Karty i identyfikatory ze zdjęciami
Ponowny transfer	Pełny kolor, od krawędzi-do-krawędzi	Wysoki poziom kart	Programy kart premium
Doming epoksydowy	Pełny kolor pod przezroczystą kopułą	Błyszczący, ale-wrażliwy na uderzenia	Breloki do kluczy-zwrócone do sklepów detalicznych, lekkie

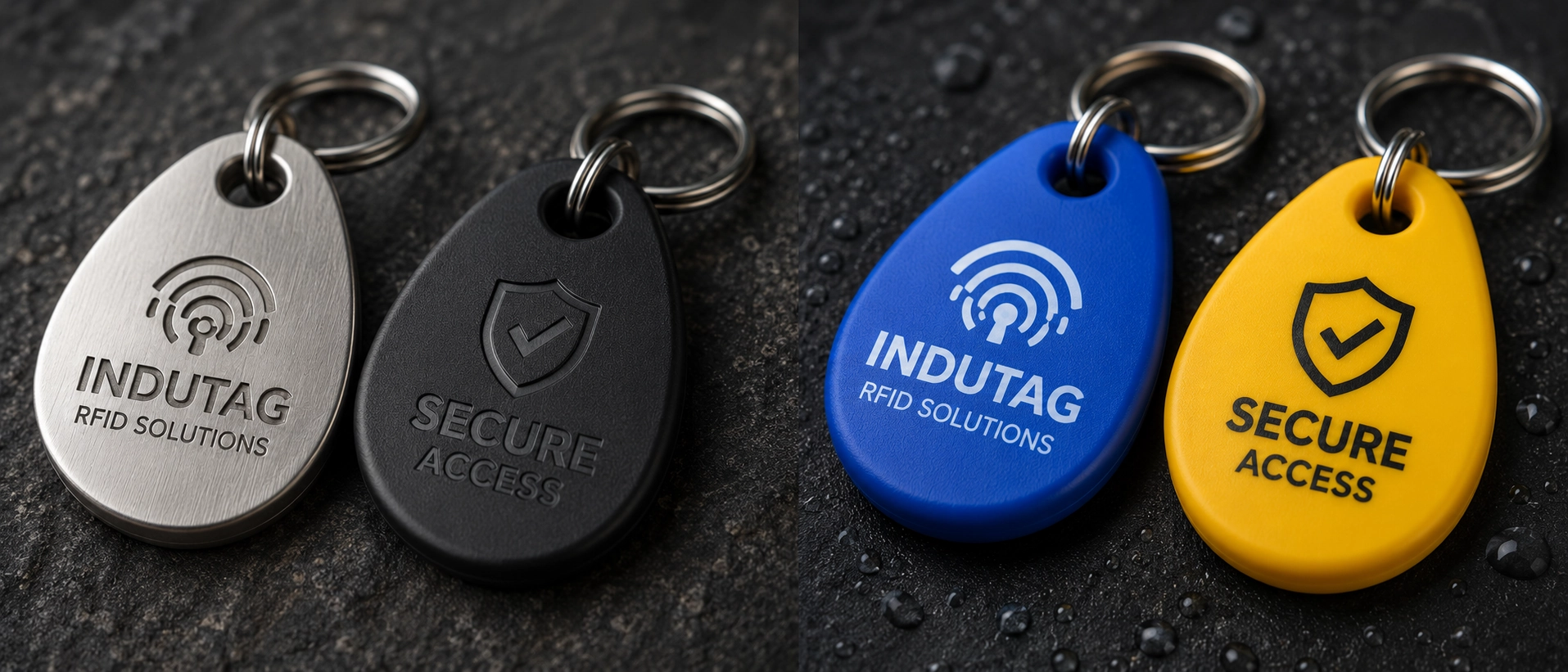

Uczciwa lektura tej tabeli nie brzmi: „każdy ma zalety i wady”. W przypadku kolorowego logo w dużych ilościach domyślnym rozwiązaniem jest sitodruk z warstwą ochronną UV, a grawerowanie laserowe znaczników RFID to jedyny wybór, gdy znak musi przetrwać obudowę, ponieważ laser zmienia sam materiał, a nie osadza się na nim. Gdzie zajmiemy jasne stanowisko: kopułka epoksydowa pięknie fotografuje i dobrze demonstruje, ale warstwa wierzchnia jest krucha. Literatura patentowa dotycząca konstrukcji breloczków do kluczy wyraźnie stwierdza, że ​​breloczki-powlekane żywicą epoksydową spadły na twardą powierzchnię z jednego do dwóch metrów pęknięć i rozwarstwień (Europejski Urząd Patentowy), a metki noszone w kieszeniach co tydzień osiągają ten spadek. Jeśli Twoje breloczki znajdują się na breloczkach dozorców, a nie na stojakach wystawowych, wybierz ABS z sitodrukiem i pomiń kopułę.





Domyślnie przesuwa się dokładnie w dwóch profilach projektów: poniżej około 500 jednostek, gdzie w wycenie dominuje konfiguracja ekranu, a ekonomiczną opcją staje się druk cyfrowy UV, oraz podłoża silikonowe, gdzie przyczepność atramentu zawęża menu do tampodruku lub grawerowania. Jeśli chodzi o koszty, rozpiętość jest węższa, niż zakłada większość kupujących: przy ilościach liczonych w tysiącach różnica między najtańszym procesem dotyczącym danego produktu (prawie zawsze sitodruk) a najdroższym (retransfer lub doming) wynosi zazwyczaj od dwóch do trzech na jednostkę, a nie dziesięć, co oznacza, że ​​trwałość, a nie cena, powinny decydować. Wszystkie osiem procesów działa dalejnasza linia drukarska OEM, dlatego też w tym stole można sobie pozwolić na bez ogródek określenie, gdzie każdy z nich się psuje.



Dopasuj proces do nadużycia, a nie grafikę



Przydatna specyfikacja druku RFID zaczyna się od najgorszego dnia życia produktu, a nie od księgi marki. Cztery scenariusze wdrożeń obejmują większość zamówień B2B i pociągają w różnych kierunkach.



Kontrola dostępubreloczki do kluczylatami walczą z kluczami, monetami i żwirem kieszonkowym, a w szpitalach czy zakładach spożywczych codziennie spotykają się też z chusteczkami nasączonymi alkoholem. W przypadku tego profilu nadruk logo na brelokach RFID powinien być-grawerowany laserowo lub drukowany-sitodrukiem z utwardzoną warstwą ochronną; surowa dekoracja w stylu-druku atramentowego blaknie i staje się nieczytelna w ciągu kilku miesięcy od kontaktu z alkoholem. Tutaj kolor jest do uzgodnienia. Przetrwanie nie.



Opaski eventowe odwracają tę matematykę. Zespół festiwalowy żyje przez trzy dni w pocie i kremie z filtrem przeciwsłonecznym, więc premia dotyczy pełnego-odzwierciedlenia koloru i kosztu-jednostkowego, a nie pięcioletniej-trwałości; sitodruk na (https://www.syntekrfid.com/rfid-opaska na rękę/) radzi sobie tanio z odważnymi logo sponsorów, podczas gdy sublimacja zyskuje na cenie tylko wtedy, gdy grafika ma fotograficzne gradienty. Logika wyboru zamknięć, tkanin i rodzajów chipów to osobny temat omówiony w naszym przewodnikuwybór opasek materiałowych RFID na imprezy.



Kontrola dostępu-i karty członkowskie są narażone na inny profil nadużyć: setki przesunięć czytnikiem i miejsce w portfelu, na błyszczącej powierzchni, na której widać każdą rysę. Wśród metod drukowania kart RFID retransfer zyskuje na popularności tylko wtedy, gdy wymagania wymagają pokrycia--krawędzi lub fotografowania z pełnym-spadem; standardowy-sublimacyjny PVC z barwnikiem pozwala na tańsze identyfikatory ze zdjęciem i szybsze ponowne drukowanie po zmianie personelu. Pary chipów i materiałów w obu przypadkach są w naszej ofercieKarta RFIDzakres.



Skrajnym przypadkiem są metki do prania i tekstyliów: chemia prania przemysłowego, cykle 60 stopni i ekstrakcja mechaniczna, powtarzane setki razy. Transfer ciepła jest właściwie jedyną metodą drukowania, która przetrwa, a nawet wtedy szczegóły warstw kleju i parametry utwardzania decydują o trwałości etykiety; W naszym artykule wyjaśniliśmy, czego wymaga 500 cykli praniaEtykiety pielęgnacyjne RFID termotransferowe.





Zasady dotyczące grafiki chroniące zasięg odczytu



Drugie ograniczenie wewnętrzne: atrament nie jest elektrycznie obojętny. Wykończenia z efektem metalicznym i foliowym- zawierają cząsteczki przewodzące, a warstwa przewodząca nadrukowana na obszarze anteny tłumi sygnał radiowy. Efekt jest na tyle realny, że istnieją patenty na celowe zmniejszanie zasięgu odczytu przy użyciu-odblaskowych wzorów atramentu (patent USA 7,106,196 opisuje dokładnie ten mechanizm). Ocenione-prace antenowe pokazują, jak ważne jest działanie anteny w zależności od wyboru przewodnika; w jednym kontrolowanym porównaniu aluminiowe anteny termotransferowe-oddawały aż 33% zasięgu odczytu osiąganego przez identyczne anteny miedziane (Brama Badań).



Praktyczna zasada dotycząca grafiki do druku RFID jest prosta: przed obróbką należy porównać efekty metaliczne pełnego-pokrycia z układem inkrustacji, a każda fabryka, z której warto skorzystać, nałoży Twój projekt na obrys anteny w ramach standardowego-etapu przedprodukcyjnego. Ta sama analiza powinna potwierdzić rozdzielczość kodów kreskowych w porównaniu z rzeczywistymi progami: w przypadku większości kodów 1D przy typowych rozmiarach znaczników minimalna rozdzielczość robocza to 300 dpi (rozdzielczość, którą standardowo utrzymuje nasz ekran i linie UV), a kody- GS1 DataMatrix w małym formacie na znacznikach poniżej 25 mm wymagają 400 dpi, zanim cicha strefa spadnie poniżej specyfikacji skanera.



Wstępnie-Wydrukowane fabrycznie lub na żądanie: decyduj na podstawie danych, a nie przyzwyczajenia



Debata przed-drukiem-w porównaniu-na-żądanie jest zwykle traktowana jako opcja preferowana. Lepiej sformułować to pytanie jako pytanie dotyczące Twoich danych. Jeśli na każdej przywieszce w zamówieniu znajduje się identyczna grafika i kod seryjny zgodny z regułą, fabryczny druk RFID wygrywa pod względem kosztów jednostkowych, spójności i infrastruktury kontroli jakości już owiniętej wokół linii produkcyjnej. Jeśli każdy znacznik wymaga zmiennych, nieprzewidywalnych danych przypisanych w momencie użycia (opaski pacjenta, identyfikatory gości-tego samego dnia), wówczas-drukowanie RFID na żądanie we własnej placówce jest właściwą architekturą i istnieją produkty, które ją obsługują. Zgłoszono, że papier RFID do drukowania-do użytku wewnętrznego w przypadku kart i identyfikatorów kosztuje około 20 centów za znacznik (Dziennik RFID).



Jedno wyjaśnienie, na które sprzedawcy sprzętu komputerowego rzadko zgłaszają się dobrowolnie:-opcja na żądanie istnieje tylko w przypadku nośników z płaskimi etykietami i kartami. Formowane, twarde przywieszki (breloczki z ABS, silikonowe opaski na nadgarstki, epoksydowe breloczki do kluczy) fizycznie nie mogą przejść przez biurko, więc w przypadku tych produktów wybór nigdy nie był realny; drukowanie odbywa się w fabryce lub nie odbywa się wcale.



Tam, gdzie porównanie jest rzeczywiście otwarte, decydują o tym trzy czynniki: cena za-sztukę, jaką oferuje usługa drukowania tagów RFID w przypadku-zadrukowanych materiałów, koszt drukarki w ujęciu rocznym-plus-wstążka-plus-media oraz wskaźnik pustostanów, jaki będziesz musiał zjeść w trakcie nauki.



Uruchom te trzy, a crossover dla ustalonych dzieł sztuki zwykle mieści się w przedziale od 2000 do 5000 jednostek. Poniżej tego zakresu-drukowanie ołówkiem na żądanie odbywa się tylko wtedy, gdy drukarka już istnieje w innym celu; nad nim-fabrycznie wydrukowane etykiety RFID zawsze wygrywają, a jedyną rzeczą, która pozostaje do modelowania, jest czas realizacji.



Co wysłać do fabryki i co sprawdzić, gdy dotrą kartony



Zlecenie czystego, masowego druku RFID sprowadza się do przekazania jednoznacznej specyfikacji i sprawdzenia jej zgodności. Pakiet, którego potrzebuje Twój dostawca przed wyceną:





Tabela reguł kodowania to miejsce, w którym większość pierwszych zamówień utknęła w martwym punkcie. Najczęstszym błędem, jaki otrzymujemy, jest sekwencyjny zakres dziesiętny, od SKU 001 do 500, przesyłany jako EPC bez konwersji szesnastkowej i dopełnienia do 24 znaków; jeśli Twój system WMS używa jednostki SKU jako identyfikatora, poproś zespół IT o podanie zakresu w formacie szesnastkowym,-zanim tabela dotrze do nas, lub poproś od razu o nasz szablon roboczy.





Dwie klauzule, które warto umieścić bezpośrednio w zamówieniu: „Liczba wadliwych znaczników nie może przekraczać 1% na partię, weryfikowana przez 100% skan wychodzącego EPC; dziennik skanowania, który należy dostarczyć wraz z przesyłką” oraz „Wydrukowany-czytelny dla człowieka kod i kod kreskowy muszą odpowiadać kodowi EPC zakodowanemu na wszystkich kontrolowanych jednostkach; jakiekolwiek duplikaty EPC w danej partii stanowią podstawę do odrzucenia partii.”Te dwa to minimalne piętro; pełny zestaw czynników powodujących odrzucenie i wymagań związanych z-identyfikacją partii znajduje się w naszym standardowym szablonie akceptacji kontroli jakości, dostępnym wraz z żądaniem próbki.



Po przybyciu kontrola przychodząca odzwierciedla trzy czerwone linie z sekcji-integralności danych:-zeskanuj krzyżowo określoną próbkę, aby wydrukowany kod i odczyt z chipa zostały porównane jednostka po jednostce, poddaj plik wsadowy pod kątem podwójnej kontroli i punkt-testuj trwałość wydruku przy użyciu rozpuszczalnika lub ścierania faktycznie stosowanego w danym środowisku. Przeprowadzamy 100% kontrolę wychodzącą każdego zamówienia i udostępniamy dziennik skanowania; dostawca, który waha się w którymkolwiek punkcie, mówi ci coś.



Ten standard jest łatwiejszy do utrzymania, gdy cała linia jest-wewnętrzna. Od 2006 roku Syntek zajmuje się klejeniem, formowaniem i drukiem powierzchniowym pod jednym dachem: pięć linii produkcyjnych, wydajność łączenia ponad 100 000 sztuk dziennie,-konsystencja koloru formowanego materiału utrzymywana na poziomie ΔE<1, and exports to Europe, the Americas, and the Middle East since 2012. If you are at the spec-writing stage, the fastest route is to put real samples in your hand. Our niestandardowa usługa drukowania RFIDobejmuje wszystkie osiem procesów opisanych powyżej, z dopasowaniem Pantone i pełną kontrolą wychodzącą, oraz Ciebiemoże poprosić o wydrukowane próbki i nasz szablon akceptacji kontroli jakościz własną grafiką przed złożeniem zamówienia produkcyjnego.
